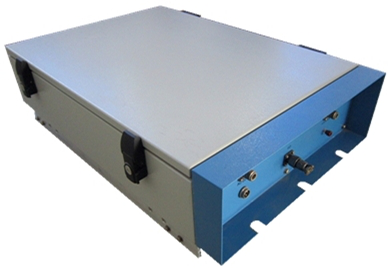

电信CDMA800-10M数字移频近端机
![](uploadfile/product/201709/2017920162610723.png)
参数 | 上行 | 下行 | |||||
工作频率MHz | 输入 | 100~300(可选) | 870~880 | ||||
输出 | 825~835 | 100~300(可选) | |||||
载波数 | 3 | 3 | |||||
输出功率dBm | -5±2 | 33/37/40±2 | |||||
标称增益dB | 45±3 | 45±3 | |||||
增益调节范围dB | ≥20 | ≥20 | |||||
增益调节步进dB | 1 | 1 | |||||
增益调节误差dB | ±1(1~20dB) | ±1(1~20dB) | |||||
±1.5(20~30dB) | ±1.5(20~30dB) | ||||||
ALC自动电平控制范围dB | 当输入信号电平提高≤10dB,输出功率应保持在最大输出功率的±2dB之内;超过10dB时应保持在最大输出功率的±2dB之内或关闭。 | ||||||
带内波动dB | ≤3 | ≤3 | |||||
互调衰减dBc | ≤-45 | ≤-45 | |||||
邻信道功率比(dBc) | △f≥750KHz/30KHz:≤-42 | △f≥750KHz/30KHz:≤-45 | |||||
△f≥1.98MHz/30KHz:≤-54 | △f≥1.98MHz/30KHz:≤-60 | ||||||
噪声系数dB | ≤5(最大增益) | / | |||||
频率稳定度ppm | ≤±0.05 | ≤±0.05 | |||||
时延us | ≤12 | ≤12 | |||||
波形质量因数 | >0.96 | >0.95 | |||||
抑制度(dB):偏离cdma指配频率≥1.98MHz。 | ≤-38dBc和≤-13dBm/30kHz | ≤-44dBc和≤-17dBm/30kHz | |||||
杂 散 发 射 | 工作频带内 | ≤-15dBm(有效值)/30KHz | |||||
工作频带外(偏离工作频带边缘2.5MHz之外) | 9KHz-150KHz/1kHz≤-36dBm | ||||||
150KHz-30MHz/10kHz≤-36dBm | |||||||
30MHz-1GHz/100kHz≤-36dBm | |||||||
1GHz-12.75GHz/1MHz≤-30dBm | |||||||
驻波比 | 输入端 | ≤1.5 | ≤1.5 | ||||
输出端 | ≤1.5 | ≤1.5 | |||||
环境要求 | 温度-25℃~+55℃,湿度≤95%; | ||||||
防护等级 | IP65 | ||||||
监控协议 | 符合CCSA《800MHz/2GHz CDMA2000数字蜂窝移动通信网直放站设备网管接口技术要求(报批稿)》;(客户确认); | ||||||
本地监控接口 | RS232:DB-9K或者DB-9J;(客户确定) | ||||||
远程监控 | 远程监控功能:CDMA MODEM;(或者客户确定) | ||||||
外形尺寸 | mm | 2W/5W/10W设备 | 635*425*190mm | ||||
重量 | Kg | 2W/5W/10W设备 | ≤35Kg | ||||
电源插头类型 | 国标;(或者客户确定) | ||||||
丝印内容 | 客户确定 |
