参数

单位

技术指标

反向

前向

工作频率

输入

MHz

909～915

100～300(可选)

输出

100～300(可选)

954～960

载频数

8

8

输出功率

dBm

33/37/40±2dBm

40/43/46±2dBm

增益

dB

100±3dB

105±3dB

自动电平控制（ALC）范围

dB

当输入信号电平提高小于10dB(含10dB)时，输出功率应保持在最大输出功率的±2dB之内。

当输入信号电平提高超过10dB时，输出功率应保持在最大输出功率的±2dB之内或关闭输出。

最大允许输入电平

dBm

-10dBm

-10dBm

增益调节范围

dB

≥30

增益调节误差

dB

±1dB/（1-10dB）

±1dB/（10-20dB）

±1.5dB/（20-30dB）

增益调节步长

dB

≤2

带外

抑制

±400KHz

dBc

≥30

≥30

±600KHz

≥50

≥50

±1MHz

≥55

≥55

±5MHz

≥55

≥55

噪声系数

dB

≤5（最大增益）

≤5（最大增益）

带内波动

dB

≤3

电压驻波比

--

≤1.5（测试条件：加电，最小增益，输入功率-30dBm。）

传输延时

ms

≤18

互调衰减

dBc

≤-45@中心频点(双音间隔600kHz)

杂散发射

（偏离工作频带边缘2.5MHz之外）

dBm

9kHz-1GHz带内≤-36dBm/100kHz

1GHz-12.75GHz带内≤-30dBm/1MHz

环境要求

温度-25℃～+55℃，湿度≤95%；

防护等级

IP65

监控协议

满足QB/CU039-2004《中国联通GSM直放站综合网络监控管理协议规范（V1.1）》；(客户确认)；

本地监控接口

RS232：DB-9K或者DB-9J；(客户确定)

远程监控

远程监控功能：GSM MODEM；(或者客户确定)

外形尺寸

mm

10W/20W/40W设备

635*425*190mm

重量

Kg

10W/20W/40W设备

≤35Kg

设备尺寸图

10W/20W/40W设备

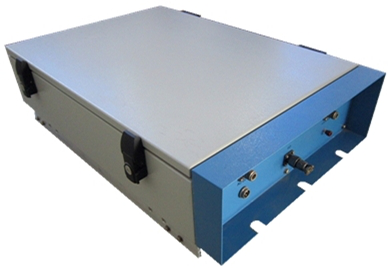

设备照片

10W/20W/40W设备

电源插头类型

国标；(或者客户确定)

丝印内容

客户确定
