联通GSM900-6M数字移频近端机

参数

单位

技术指标

反向

前向

工作频率

输入

MHz

100300(可选)

954960

输出

909915

100300(可选)

载频数



8

8

输出功率

dBm

-10±2dBm

33/37/40±2dBm

增益

dB

45±3dB

45±3dB

自动电平控制(ALC)范围

dB

当输入信号电平提高小于10dB(含10dB)时,输出功率应保持在最大输出功率的±2dB之内。

当输入信号电平提高超过10dB时,输出功率应保持在最大输出功率的±2dB之内或关闭输出。

最大允许输入电平

dBm

-10dBm

+10dBm

增益调节范围

dB

20

增益调节误差

dB

±1dB/(1-10dB)

±1dB/(10-20dB)

±1.5dB/(20-30dB)

增益调节步长

dB

2

带外

抑制

±400KHz

dBc

30

30

±600KHz

50

50

±1MHz

55

55

±5MHz

≥55

≥55

噪声系数

dB

≤5(最大增益)

---

带内波动

dB

≤3

电压驻波比

--

1.5(测试条件:加电,最小增益,输入功率-30dBm。

传输延时

ms

18

互调衰减

dBc

-45@中心频点(双音间隔600kHz)

杂散发射

(偏离工作频带边缘2.5MHz之外)

dBm

9kHz-1GHz带内≤-36dBm/100kHz

1GHz-12.75GHz带内≤-30dBm/1MHz

环境要求

温度-25℃~+55℃,湿度≤95%;

防护等级

IP65

监控协议

满足QB/CU039-2004《中国联通GSM直放站综合网络监控管理协议规范(V1.1)》;(客户确认)

本地监控接口

RS232:DB-9K或者DB-9J;(客户确定)

远程监控

远程监控功能:GSM MODEM;(或者客户确定)

外形尺寸

mm

2W/5W/10W设备

635*425*190mm

重量

Kg

2W/5W/10W设备

35Kg

设备尺寸图

2W/5W/10W设备

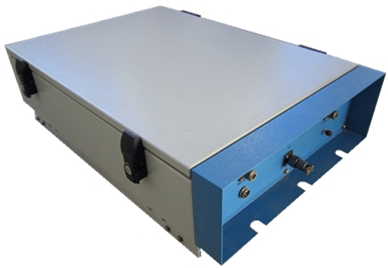

设备照片

2W/5W/10W设备


电源插头类型

国标;(或者客户确定)

丝印内容

客户确定
