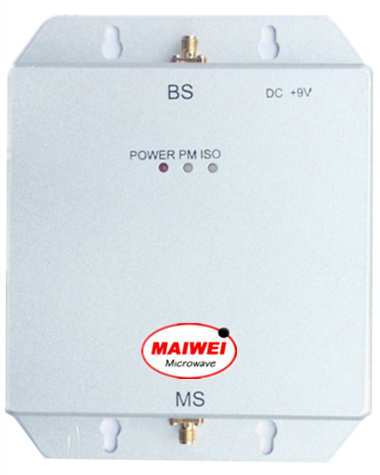

联通DCS1800智能微型机

测试项目

测试指标

前向

反向

频率范围( MHz)

18351850

17401755

标称最大输出功率(dBm)

≤20

≤20

自动增益控制

输入信号加大20dB内ATT自动衰减(步进1dB)

自动电平控制(dB)

最大功率处,输入增加20dB,输出功率保持在2dB之内

增益(dB)

65±3

输入功率范围(dBm)

≤-40

带内波动(dB)

≦5dB (p-p),

互调衰减(dBc

≤-36dBc

传输时延(μs )

≦1.5

驻波比

≤1.5

噪声系数(dB)

≦5dB @最大增益

杂散发射(dBm)

9KHz~1GHz(带外)

≦ -36dBm @ 1KHz

1GHz~6.7GHz

≦ -36dBm @ 1MHz

工作电压

5.5V DC

最大工作电流(A)

1.6

射频接头

SMA

功率指示灯

PM

功率指示灯为红绿双色灯  Pmax为标称输出功率

绿灯常亮

设备满功率输出Pmax±2dBm

绿灯闪烁

输出功率在(Pmax-2Pmax-5±2dBm

红绿交替闪烁

输出功率在(Pmax-6Pmax-9±2dBm

红灯闪烁

输出功率在(Pmax-10Pmax-13±2dBm

红灯常亮

输出功率在≤(Pmax-14dBm)±2dBm

下行输入信号过大,进入设备保护功能

隔离度指示灯

ISO

隔离度指示灯为红绿双色灯

绿灯常亮

隔离度正常

绿灯闪烁

隔离度差

红绿交替闪烁

隔离度较差

红灯闪烁

隔离度很差

红灯常亮

隔离度不能满足要求

隔离度过小,进入设备保护功能

电源指示灯(红Power)

亮(电源正常)

灭(电源故障)
