电信CDMA800-10M干线放大器
干线放大器属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。干线放大器通过BS端口耦合移动通信基站的下行信号，通过高选择性带通滤波器对通带外的信号进行极好的隔离，经功率放大器放大后由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的移动台信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现移动通信基站和移动台的无缝链接，从而达到延伸覆盖范围的目的。
按功率等级分为：1瓦、2瓦、5瓦、10瓦、20瓦、30瓦
按通信制式分为：TETRA、IDEN、GSM、DCS、CDMA、WCDMA、UMTS、TD-SCDMA、LTE-TDD、LTE-FDD、Wimax、Wifi、多制式融合一体机
按功能分：宽带干线放大器、选带干线放大器
测试项目 | 前向 | 反向 | 备注 | ||
频率范围 | 870～880MHz | 825～835MHz | |||
标称最大输出功率 | 30/33/37/40±2dBm | 0±2dBm | |||
自动电平控制（ALC） | 在最大功率处，输入电平增加小于10dB（含10dB），输出功率变化应保持在±2dB之内；当输入电平增加超过10dB时，输出功率变化应保持在±2dB之内或关闭。 | ||||
最大增益 | 45±3dB | ||||
增益调节范围 | ≥25dB；增益调节步长≤ldB | ||||
增益调节误差 | 在0dB～20dB范围内总误差≤±1dB | ||||
在大于20dB范围内总误差≤±1.5dB | |||||
带内波动 | ≤3.0dB | ||||
传输时延 | ≤5μs | ||||
输入/输出电压驻波比 | ≤1.4(加电，最小增益，矢网输出功率为-30dBm。) | ||||
噪声系数 | --- | ≤5.0dB | 最大增益 | ||
频率误差 | ≤±0.05ppm | ≤±0.05ppm | |||
最大允许输入非损坏电平 | +10dBm | -10dBm | |||
带外抑制 | 每频段 （选带设备） | --- | 偏离工作频段边缘≥2.5MHz: ≤-40dBc和≤-13dBm/30kHz | ||
--- | 偏离工作频段边缘≥10MHz: ≤-60dBc和≤-33dBm/30kHz | ||||
杂散发射 | 工作频带内 | ≤-15dBm/30kHz | |||
工作频带外（偏离工作频带2.5MHz之外） | 9kHz～150kHz：≤-36dBm/1kHz（峰值） | ||||
150kHz～30MHz：≤-36dBm/10kHz（峰值） | |||||
30MHz～1GHz：≤-36dBm/100kHz(不包含806MHz～821MHz 、 885MHz～915MHz和930MHz～960MHz 频段)（峰值） | |||||
1GHz～12.75GHz：≤-30dBm/1MHz(不包含1.71GHz～1.92GHz和3.4GHz～3.53GHz 频段)（峰值） | |||||
806MHz～821MHz:≤-67dBm/100kHz(有效值) | |||||
885MHz～915MHz：≤-67dBm/100kHz(有效值) | |||||
930MHZ～960MHz：≤-47dBm/100kHz（峰值） | |||||
1.71GHz～1.92GHz：≤-47dBm/100kHz（峰值） | |||||
3.4GHz～3.53GHz：≤-47dBm/100kHz（峰值） | |||||
发射工作频带两边各加上1.0MHz外的杂散发射 | -22dBm/100kHz（有效值） | ||||
波形质量因数 | ρ≥0.950 | ρ≥0.960 | |||
邻信道抑制比（ACPR） | Δf≥750kHz≤-45dBc/30kHz Δf≥1.98MHz≤-60dBc/30kHz | Δf≥750kHz≤-42dBc/30kHz Δf≥1.98MHz≤-54dBc/30kHz | |||
互调衰减 | 工作频带内 | ≤-45dBc/30kHz | |||
工作频带外（偏离工作频带边缘2.5MHz之外） | 9kHz～1GHz（含1GHz）：≤-36dBm/30kHz | ||||
1GHz～12.75GHz：≤-30dBm/30KHz | |||||
整机效率 | 20W（含20W）以上的干线放大器，整机效率应不低于10%； 对20W以下的干线放大器，应符合厂家声明值； | ||||
环境要求 | 温度 -5—+45℃；湿度5%—80%； | ||||
防护等级 | IP20 | ||||
监控协议 | 符合《800MHz/2GHz cdma2000数字蜂窝移动通信网 模拟直放站设备网管接口技术要求》 | ||||
本地监控接口 | RS232：DB-9K或者DB-9J；(或者客户确定) | ||||
远程监控 | 远程监控功能：CDMA MODEM；(或者客户确定) | ||||

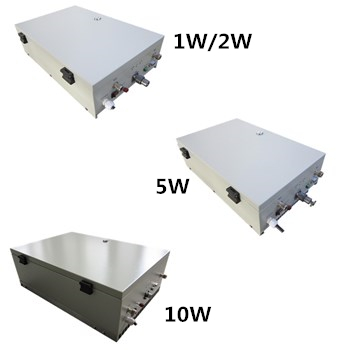

外形尺寸(mm) | 1W/2W设备 | 380*243*105 | |||
5W设备 | 380*243*105 | ||||
10W设备 | 450*303*156 | ||||
重量(Kg) | 1W/2W设备 | ≤7 | |||
5W设备 | ≤9 | ||||
10W设备 | ≤12 | ||||
电源插头类型 | 国标；(或者客户确定) | ||||
丝印内容 | 客户确定 | ||||
