参数

单位

技术指标

反向

前向

工作频率

MHz

2575～2635

工作带宽

MHz

60

输出功率

dBm

-5±2

30/33/37/40±2

自动电平控制范围

（ALC）

dB

标称输入功率加大20dB时 Po≤Pomax±2。

最大允许输入电平

dBm

-10dBm

+10dBm

增益

dB

45±3

45±3

增益调节范围

dB

≥20

增益调节步长

dB

≤2

增益调节误差

dB

±1/（1-10dB）

±1/（10-20dB）

±1.5/（20-30dB）

噪声系数

dB

≤5（最大增益）

---

带内波动

dB

≤3@20MHz

电压驻波比

--

≤1.5（测试条件：（加电，上行常开状态下测试上行，下行常开状态下测试下行，最小增益，不关功放，Pin=-30dBm。）

传输延时

ms

≤5

频谱发射模板

dBm

0.05 MHz ≤f_offset<5.05MHz:≤-7dBm/100KHz

5.05 MHz≤f_offset<10.05MHz:≤-14dBm/100KHz

10.05 MHz≤f_offset<f_offsetmax:≤-15dBm/1MHz

EVM

%

≤6%(r.m.s)

杂散发射

（偏离工作频带边缘10MHz之外）

dBm

9kHz-1GHz带内≤-36dBm/100kHz

1GHz-12.75GHz带内≤-30dBm/1MHz

设备同步范围

≥30dB

环境要求

温度-5℃～+45℃，湿度≤80%；

防护等级

IP20

监控协议

符合中国移动直放站设备网管接口技术规范V1.0.1；

本地监控接口

RS232：DB-9K或者DB-9J；(客户确定)

远程监控

远程监控功能：LTE TDD MODEM；(或者客户确定)

外形尺寸

mm

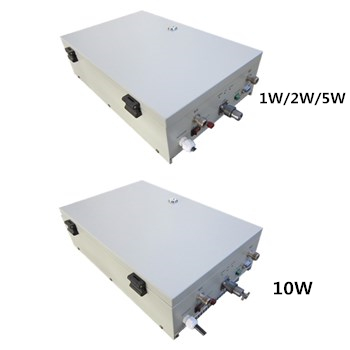

1W/2W/5W设备

380*243*105

10W设备

380*243*105

重量

Kg

1W/2W/5W设备

≤7

10W设备

≤9

电源插头类型

国标；(或者客户确定)

丝印内容

客户确定
