3G干线放大器

您现在的位置:首页->产品展示->产品详情

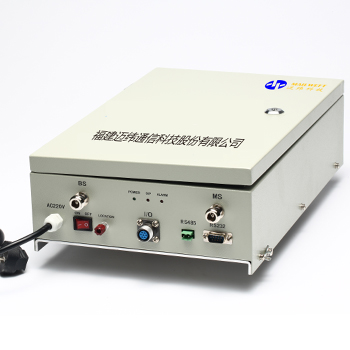

CDMA2000三载波干线放大器
    干线放大器属于同频放大设备,是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。通过架设直放站不但能改善覆盖效果,同时能大大减少投资基站之成本。干线放大器通过BS端口耦合移动通信基站的下行信号,通过高选择性带通滤波器对通带外的信号进行极好的隔离,经功率放大器放大后由重发天线发射至覆盖区,同时在上行链接路径中,覆盖区域内的移动台信号以同样的工作方式由上行放大链路处理后发射到相应基站,实现移动通信基站和移动台的无缝链接,从而达到延伸覆盖范围的目的。

    按功率等级分为:1瓦、2瓦、5瓦、10瓦、20瓦、30瓦

    按通信制式分为:TETRA、IDEN、GSM、DCS、CDMA、WCDMA、UMTS、TD-SCDMA、LTE-TDD、LTE-FDD、Wimax、Wifi、多制式融合一体机

    按功能分:宽带干线放大器、选带干线放大器

测试项目

技术指标

测试条件



上行

下行



工作频率(MHz)

1940-1955

2130-2145

联通频段

标称输出功率(dBm)

0±2

30/33/37/40/43

W-CDMA信号

最大增益(dB)

45±3

45±3

W-CDMA信号

带内波动(dB)/CH

2

2

Po回退5dB

增益调节步长及误差(dB)

-10±1.0

-10±1.0

Po回退5dB



-20±1.0

-20±1.0

Po回退5dB



-25±1.5

-25±1.5

Po回退5dB

端口驻波比

1.5

1.5

加电测试

带外
增益
(dB)

2.7f_offset3.5MHz

60

60

第一个5Mz的负偏和最后一个5MHz的正偏



3.5f_offset7.5MHz

45

45





7.5f_offset12.5MHz

45

45





12.5MHzf_offset

35

35



10W
频谱模
板发射
(dB)

2.515MHz≤△f<2.715MHz

-22

-14

输入增加10dB
标称输出功率



2.715MHz≤△f<3.515MHz

-22~-34

-14~-26





3.515MHz≤△f<4.0MHz

-34

-26





4.0MHz≤△f<8.0MHz

-21

-13





8.0MHz≤△f

-25

-16



最大输入电平(dBm)

-10

10

无损输入

噪声系数(dB)

6



最大增益



10



最小增益

时延(us)

5

5

宽带

ALC(输入增加20dB)

≤±2

≤±2

标称输出

EVM(%)

12.5

12.5

标称输出

PCDE(dB)

-35

-35

标称输出


互调

输入互调

满足EVM\PCDE\杂散

标称输出



输出互调

满足杂散发射指标

标称输出

ACPR
(dB)

±5MHz

-33

-33

标称输出



±10MHz

-33

-33

标称输出

阻塞
(dB)

偏离频带边缘1020MHZ

<6

<6

-40dBm调制信号



偏离频带边缘>20MHZ

<6

<6

-15dBmCW信号



854880/930960/
18051850MHz

<6

<6

16dBmCW信号



806835/885915/
17101755MHz

<6

<6

0dBmCW信号



18801920/20102025
/23002400MHz

<6

<6

0dBmCW信号

杂散发射
(dBm)

9K150KHz

-36/1kHz

-

标称输出



150K30MHz

-36/10kHz

-

标称输出



30M1GHz

-36/100kHz

-

标称输出



1 GHz to1910MHz

-30/100kHz

-

标称输出



1910MHz

-25/1MHz

-

标称输出



1910MHz to1990MHz

-15/1MHz

-

标称输出



1990MHz

-25/1MHz

-

标称输出



1990MHz to12.75MHz

-30/1MHz

-

标称输出



9K150KHz

-

-36/1kHz

标称输出



150K30MHz

-

-36/10kHz

标称输出



30M1GHz

-

-36/100kHz

标称输出



1 GHz to2100MHz

-

-30/100kHz

标称输出



2100MHz

-

-25/1MHz

标称输出



2100MHz to2180MHz

-

-15/1MHz

标称输出



2180MHz

-

-25/1MHz

标称输出



2180MHz to12.75MHz

-

-30/1MHz

标称输出

特殊频段杂散辐射
(dBm)

806MHz835MHz

-98/100KHz

-98/100KHz

标称输出



854MHz880MHz

-57/100KHz

-57/100KHz

标称输出



880MHz915MHz

-98/100KHz

-98/100KHz

标称输出



930MHz960MHz

-57/100KHz

-57/100KHz

标称输出



1710MHz1785MHz

-98/100KHz

-98/100KHz

标称输出



1805MHz1880MHz

-47/100KHz

-47/100KHz

标称输出



1880MHz1920MHz

-86/1MHz

-

标称输出



1880MHz1980MHz

-

-86//1MHz

标称输出



2110MHz2170MHz

-86/1MHz

-

标称输出



2010MHz2025MHz

-86/1MHz

-86//1MHz

标称输出



2300MHz2400MHz

-86/1MHz

-86//1MHz

标称输出

说明:测试杂散辐射时,下行输出经过10dB/50W衰减器和2130-2145MHz带阻腔体滤波器再到频谱仪。
