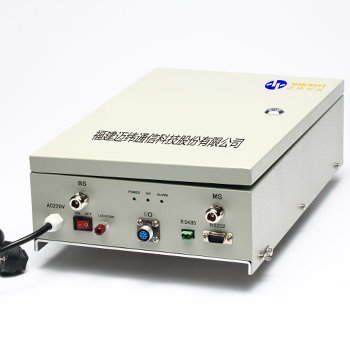

WCDMA干线放大器
干线放大器属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。干线放大器通过BS端口耦合移动通信基站的下行信号，通过高选择性带通滤波器对通带外的信号进行极好的隔离，经功率放大器放大后由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的移动台信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现移动通信基站和移动台的无缝链接，从而达到延伸覆盖范围的目的。
按功率等级分为：1瓦、2瓦、5瓦、10瓦、20瓦、30瓦
按通信制式分为：TETRA、IDEN、GSM、DCS、CDMA、WCDMA、UMTS、TD-SCDMA、LTE-TDD、LTE-FDD、Wimax、Wifi、多制式融合一体机
按功能分：宽带干线放大器、选带干线放大器
测试项目 | 技术指标 | 测试条件 | ||
上行 | 下行 | |||
工作频率(MHz) | 1940-1955 | 2130-2145 | 联通频段 | |
标称输出功率(dBm) | 0±2 | 30/33/37/40/43 | W-CDMA信号 | |
最大增益(dB) | 45±3 | 45±3 | W-CDMA信号 | |
带内波动(dB)/CH | ≤2 | ≤2 | Po回退5dB | |
增益调节步长及误差(dB) | -10±1.0 | -10±1.0 | Po回退5dB | |
-20±1.0 | -20±1.0 | Po回退5dB | ||
-25±1.5 | -25±1.5 | Po回退5dB | ||
端口驻波比 | ≤1.5 | ≤1.5 | 加电测试 | |
带外 | 2.7≤f_offset＜3.5MHz | ≤60 | ≤60 | 第一个5Mz的负偏和最后一个5MHz的正偏 |
3.5≤f_offset＜7.5MHz | ≤45 | ≤45 | ||
7.5≤f_offset＜12.5MHz | ≤45 | ≤45 | ||
12.5MHz≤f_offset | ≤35 | ≤35 | ||
10W | 2.515MHz≤△f<2.715MHz | ≤-22 | ≤-14 | 输入增加10dB |
2.715MHz≤△f<3.515MHz | ≤-22~-34 | ≤-14~-26 | ||
3.515MHz≤△f<4.0MHz | ≤-34 | ≤-26 | ||
4.0MHz≤△f<8.0MHz | ≤-21 | ≤-13 | ||
8.0MHz≤△f | ≤-25 | ≤-16 | ||
最大输入电平(dBm) | ≤-10 | ≤10 | 无损输入 | |
噪声系数(dB) | ≤6 | | 最大增益 | |
≤10 | | 最小增益 | ||
时延(us) | ≤5 | ≤5 | 宽带 | |
ALC(输入增加20dB) | ≤±2 | ≤±2 | 标称输出 | |
EVM(%) | ≤12.5 | ≤12.5 | 标称输出 | |
PCDE(dB) | ≤-35 | ≤-35 | 标称输出 | |
| 输入互调 | 满足EVM\PCDE\杂散 | 标称输出 | |
输出互调 | 满足杂散发射指标 | 标称输出 | ||
ACPR | ±5MHz | ≤-33 | ≤-33 | 标称输出 |
±10MHz | ≤-33 | ≤-33 | 标称输出 | |
阻塞 | 偏离频带边缘10～20MHZ | <6 | <6 | -40dBm调制信号 |
偏离频带边缘＞20MHZ | <6 | <6 | -15dBmCW信号 | |
854～880/930～960/ | <6 | <6 | 16dBmCW信号 | |
806～835/885～915/ | <6 | <6 | 0dBmCW信号 | |
1880～1920/2010～2025 | <6 | <6 | 0dBmCW信号 | |
杂散发射 | 9K～150KHz | ≤-36/1kHz | - | 标称输出 |
150K～30MHz | ≤-36/10kHz | - | 标称输出 | |
30M～1GHz | ≤-36/100kHz | - | 标称输出 | |
1 GHz to1910MHz | ≤-30/100kHz | - | 标称输出 | |
1910MHz | ≤-25/1MHz | - | 标称输出 | |
1910MHz to1990MHz | ≤-15/1MHz | - | 标称输出 | |
1990MHz | ≤-25/1MHz | - | 标称输出 | |
1990MHz to12.75MHz | ≤-30/1MHz | - | 标称输出 | |
9K～150KHz | - | ≤-36/1kHz | 标称输出 | |
150K～30MHz | - | ≤-36/10kHz | 标称输出 | |
30M～1GHz | - | ≤-36/100kHz | 标称输出 | |
1 GHz to2100MHz | - | ≤-30/100kHz | 标称输出 | |
2100MHz | - | ≤-25/1MHz | 标称输出 | |
2100MHz to2180MHz | - | ≤-15/1MHz | 标称输出 | |
2180MHz | - | ≤-25/1MHz | 标称输出 | |
2180MHz to12.75MHz | - | ≤-30/1MHz | 标称输出 | |
特殊频段杂散辐射 | 806MHz–835MHz | -98/100KHz | -98/100KHz | 标称输出 |
854MHz–880MHz | -57/100KHz | -57/100KHz | 标称输出 | |
880MHz–915MHz | -98/100KHz | -98/100KHz | 标称输出 | |
930MHz–960MHz | -57/100KHz | -57/100KHz | 标称输出 | |
1710MHz–1785MHz | -98/100KHz | -98/100KHz | 标称输出 | |
1805MHz–1880MHz | -47/100KHz | -47/100KHz | 标称输出 | |
1880MHz–1920MHz | -86/1MHz | - | 标称输出 | |
1880MHz–1980MHz | - | -86//1MHz | 标称输出 | |
2110MHz–2170MHz | -86/1MHz | - | 标称输出 | |
2010MHz–2025MHz | -86/1MHz | -86//1MHz | 标称输出 | |
2300MHz–2400MHz | -86/1MHz | -86//1MHz | 标称输出 | |
说明：测试杂散辐射时，下行输出经过10dB/50W衰减器和2130-2145MHz带阻腔体滤波器再到频谱仪。 | ||||
