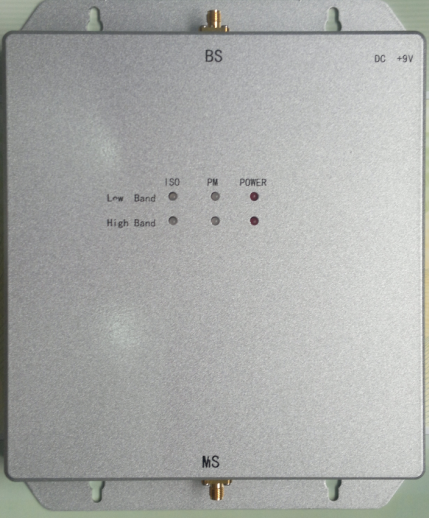

2G+4G(FDDLTE)智能化双频宽带微型机

测试项目

测试指标

前向

反向

频率范围( MHz

频率可定制

CDMA+LTE1,CDMA+LTE2

CDMA+LTE3,CDMA+LTE4

CDMA+LTE5

GSM+LTE1,GSM +LTE2

GSM +LTE3,GSM +LTE4

GSM +LTE5

CDMA

□870-880

□825-835

GSM

□935-960

□890-915

LTE1

□1865-1880

□1765-1785

LTE2

□2110-2130

□1920-1940

LTE3

□1830-1865

□1735-1765

LTE4

□2145-2170

□1955-1980

LTE5

□2620-2690

□2500-2570

标称最大输出功率(dBm)可定制

10/13/17/20±2

10/13/17/20±2

自动增益控制AGC

≤20

≤20

自动电平控制ALC(dB)

最大功率处,输入增加20dB,输出功率保持在2dB之内

增益(dB)

65±3

输入功率范围(dBm)

≤-40

带内波动(dB)

≦5dB (p-p),

三阶互调衰减(dBcCDMAband

≤-36dBc(双音1.23M)

频谱发射模板(dBmLTE band

0.05MHz≤f_ offset<5.05MHz

≤-7dBm/100kHz

5.05MHz≤f_ offset<10.05MHz

≤-14dBm/100kHz

10.5MHz≤f_ offset<f_ offset max

≤-15dBm/1MHz

传输时延(μs )

≦1.5

驻波比(加电)

1.8

噪声系数(dB)

≦8dB @最大增益

杂散发射(dBm)

9KHz~150KHz

 -36dBm @ 1KHz

150KHz~30MHz

 -36dBm @ 10KHz

30MHz~1GHz(带外)

 -36dBm @ 100KHz

1GHz~6.7GHz

 -36dBm @ 1MHz

电源

AC100 ~ 240V; 50~60Hz

设备功耗(W)

≤40

射频接头

SMA

软件功能

自适应增益功率自动设置功能,隔离度检测和自激消除功能

状态指示

双色LED指示(隔离度指示灯,下行输出功率指示灯,电源指示灯)

工作湿度(%)

≤85

重量(Kg)

≤2

使用环境

本设备为室内使用,避免潮湿、雨淋
