参数

测试条件

指标

备注

上行

下行

工作频率(MHz)

标称频率

1765-1785

1860-1880

工作带宽(MHz)

标称频率

20M

载频数(CH)

最大支持载频数

选带

选带

标称输出功率(dBm)
(dBm)

W-CDMA信号

-10±2

30/33/37/40/43/46±2    43/45/46/47/48±2

PAR=8

最大增益(dB)

Po回退5dB

50±3

50±3

带内波动(dB)

Po回退5dB

≤3

≤3

增益调节范围(dB)

Po回退5dB

≥25

≥25

增益调节步长及误差(dB)

Po回退5dB

-10±1.0

-10±1.0

Po回退5dB

-20±1.0

-20±1.0

Po回退5dB

-25±1.5

-25±1.5

ACRR

(dB)

±5MHz

标称输出

≤-33

≤-33

±10MHz

标称输出

≤-33

≤-33

带外

增益

(dB)

0.2≤f_offset＜1MHz

Po回退5dB

≤60

≤60

1≤f_offset＜5MHz

≤45

≤45

5≤f_offset＜10MHz

≤45

≤45

10MHz≤f_offset

≤35

≤35

频谱发

射模板

(dB)

0.05≤f_offset＜5.05MHz

输入增加10dB

标称输出功率

   /100kHz

   /100kHz

PAR=8

5.05≤f_offset＜10.05MHz

-14dBm/100kHz

-14dBm/100kHz

10.05≤f_offset＜f_offsetmax

-15dBm/1MHz

-15dBm/1MHz

杂散发射(dBm)：

偏离工作频段10MHz之外。

9KHz～150KHz

标称输出

≤-36dBm/1KHz

≤-36dBm/1KHz

150KHz～30MHz

≤-36dBm/10KHz

≤-36dBm/10KHz

30MHz～80MHz

≤-36dBm/100KHz

≤-36dBm/100KHz

80MHz～1GHz

≤-36dBm/100KHz

≤-36dBm/100KHz

1GHz～12.75GHz

≤-30dBm/1MHz

≤-30dBm/1MHz

最大输入电平(dBm)

无损输入

≤-10

≤10

噪声系数(dB)

最大增益

≤5

不作要求

时延(us)

Po回退5dB

≤10

≤10

时延控制

Po回退5dB

具备远端间时延平衡能力，可调节时延使每个远端时延一致；

ALC(输入增加20dB)

标称输出

≤±2

≤±2

EVM(%)

标称输出

≤6

≤6

频率误差 (ppm)

标称输出

≤±0.01

≤±0.01

电压驻波比：加电、最小增益, 输入电平为-30dBm；

BS端口

1.8

1.8

MS端口

1.8

1.8

时延调整范围

工作频带内

≥100us

时延校正补偿精度

工作频带内

±3us

光参数

光波长

1.31/1.55um

光纤类型

单模/单芯

光输出功率

-9～-3dBm

光路动态范围

10dB（系统）：EVM≤8%；

功能

功能

时延调整功能、光环路功能；

组网能力

支持6级链型组网和4端口星型组网；

以及混合组网方式；

环境要求

近端机：温度-5℃～+45℃，湿度≤80%；

远端机：温度-25℃～+55℃，湿度≤95%；

监控协议

满足《800MHz/2GHz CDMA2000数字蜂窝移动通信网直放站设备网管接口技术要求（报批稿）》(客户确认)；

本地监控接口

RS232：DB-9K或者DB-9J；(客户确定)

远程监控

远程监控功能：CDMA MODEM；(或者客户确定)

外形尺寸

mm

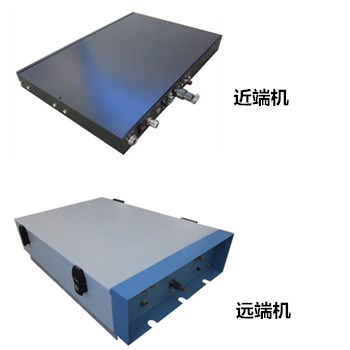

近端机

430*300*44

远端机：1-10W设备；

510*350*167

远端机：20W设备；

510*350*190

远端机：40W设备；

635*425*190

重量

Kg

近端机

≤4

远端机：1-10W设备；

≤19

远端机：20W设备；

≤23

远端机：40W设备；

≤32

电源插头类型

客户确认

丝印内容

客户确认
