联通LTE FDD1800-30M数字光纤直放站

参数

测试条件

指标

备注

上行

下行

工作频率(MHz)

标称频率

1735-1765

1830-1860



工作带宽(MHz)

标称频率

20M(在30M范围内可移)



载频数(CH)

最大支持载频数

选带

选带



标称输出功率(dBm)
(dBm)

W-CDMA信号

-10±2

30/33/37/40/43/46±2    43/45/46/47/48±2

PAR=8

最大增益(dB)

Po回退5dB

50±3

50±3



带内波动(dB)

Po回退5dB

≤3

≤3



增益调节范围(dB)

Po回退5dB

≥25

≥25



增益调节步长及误差(dB)

Po回退5dB

-10±1.0

-10±1.0



Po回退5dB

-20±1.0

-20±1.0



Po回退5dB

-25±1.5

-25±1.5



ACRR

(dB)

±5MHz

标称输出

≤-33

≤-33



±10MHz

标称输出

≤-33

≤-33



带外

增益

(dB)

0.2≤f_offset<1MHz

Po回退5dB

≤60

≤60



1≤f_offset<5MHz

≤45

≤45



5≤f_offset<10MHz

≤45

≤45



10MHz≤f_offset

≤35

≤35



频谱发

射模板

(dB)

0.05≤f_offset<5.05MHz

输入增加10dB

标称输出功率

   /100kHz

   /100kHz

PAR=8

5.05≤f_offset<10.05MHz

-14dBm/100kHz

-14dBm/100kHz

10.05≤f_offset<f_offsetmax

-15dBm/1MHz

-15dBm/1MHz

杂散发射(dBm):

偏离工作频段10MHz之外。

9KHz~150KHz

标称输出

≤-36dBm/1KHz

≤-36dBm/1KHz



150KHz~30MHz

≤-36dBm/10KHz

≤-36dBm/10KHz



30MHz~80MHz

≤-36dBm/100KHz

≤-36dBm/100KHz



80MHz~1GHz

≤-36dBm/100KHz

≤-36dBm/100KHz



1GHz~12.75GHz

≤-30dBm/1MHz

≤-30dBm/1MHz



最大输入电平(dBm)

无损输入

≤-10

≤10



噪声系数(dB)

最大增益

≤5

不作要求



时延(us)

Po回退5dB

≤10

≤10



时延控制

Po回退5dB

具备远端间时延平衡能力,可调节时延使每个远端时延一致;



ALC(输入增加20dB)

标称输出

≤±2

≤±2



EVM(%)

标称输出

≤6

≤6



频率误差 (ppm)

标称输出

±0.01

±0.01



电压驻波比:加电、最小增益, 输入电平为-30dBm;

BS端口

1.8

1.8



MS端口

1.8

1.8



时延调整范围

工作频带内

≥100us



时延校正补偿精度

工作频带内

±3us



光参数

光波长

1.31/1.55um



光纤类型

单模/单芯



光输出功率

-9~-3dBm



光路动态范围

10dB(系统):EVM8%



功能

功能

时延调整功能、光环路功能;



组网能力

支持6级链型组网和4端口星型组网;

以及混合组网方式;



环境要求

近端机:温度-5℃~+45℃,湿度≤80%;





远端机:温度-25℃~+55℃,湿度≤95%;





监控协议

满足《2GHz WCDMA数字蜂窝移动通信网直放站设备网管接口技术要求》(客户确认);





本地监控接口

RS232:DB-9K或者DB-9J;(客户确定)





远程监控

远程监控功能:GSM MODEM;(或者客户确定)





外形尺寸

mm

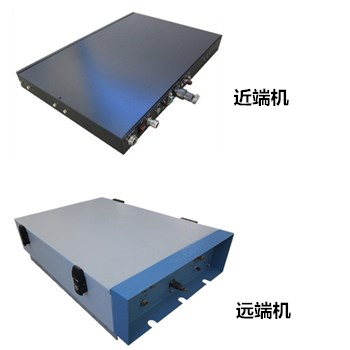

近端机

430*300*44





远端机:1-10W设备;

510*350*167





远端机:20W设备;

510*350*190





远端机:40W设备;

635*425*190





重量

Kg

近端机

≤4





远端机:1-10W设备;

≤19





远端机:20W设备;

≤23





远端机:40W设备;

≤32





电源插头类型

客户确认





丝印内容

客户确认
