参数

单位

技术指标

备注

反向

前向

工作频率

MHz

2575～2635

工作带宽

MHz

60

最大输出总功率(PAR=8)

dBm

-5±2

30/33/37/40/43±2

光路衰减0dB和7dB。

自动电平控制（ALC）范围

dB

标称输入功率加大20dB时 Po≤Pomax±2。

光路衰减0dB，最大增益。

增益

dB

前向：60±3，反向：60±3；

光路衰减0dB时。

增益调节范围

dB

≥25

增益调节误差

dB

±1/（1-10dB）

±1/（10-20dB）

±1.5/（20-30dB）

增益调节步长

dB

≤2

传输延时

ms

≤5

光路衰减0dB，最大增益。

最大允许输入电平

dBm

-10

+10

噪声系数

dB

≤5

---

带内波动

dB

≤3@20MHz

≤3@20MHz

频率误差

ppm

≤±0.05

光路衰减0dB时。

电压驻波比

---

≤1.8（测试条件：加电，最小增益，输入功率-30dBm。）

EVM

%

≤6

频谱发射模板

(PAR=8)

0.05MHz£f_offset<5.05MHz

dBm

/100kHz

5.05 MHz£f_offset<10.05MHz

dBm

-14dBm/100kHz

10.5MHz£f_offset<f_offsetmax

dBm

-15dBm/1MHz

设备同步方式

---

基带同步

杂散发射

（偏离工作频带边缘10MHz之外）

dBm

9kHz-1GHz带内≤-36dBm/100kHz

1GHz-12.75GHz带内≤-5dBm/1MHz

光发射波长

nm

近端机：1550±20；远端机：1310±20；

光发射功率

dBm

近端机：4.5±2(1个光口)，1.5±2(2个光口)，-2±2(4个光口)，远端机：4.5±2；

光接口数量

---

近端机：1/2/4个(根据客户需求确定)；远端机：1个；

光纤接口类型

---

FC/PC

FC/PC

射频接口数量

---

近端机：1个(收发共用)；远端机：1个(收发共用)；

环境要求

近端机：温度-5℃～+45℃，湿度≤80%；

远端机：温度-25℃～+55℃，湿度≤95%；

监控协议

符合中国移动直放站设备网管接口技术规范V1.0.1(客户确认)；

本地监控接口

RS232：DB-9K或者DB-9J；(客户确定)

远程监控

远程监控功能：GSM MODEM；(或者客户确定)

外形尺寸

mm

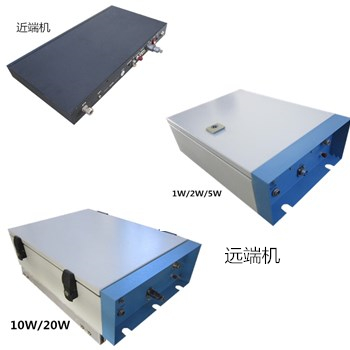

近端机

430*230*44

远端机：1W/2W/5W设备；

400*270*155

远端机：10W设备；

510*350*167

远端机：20W设备；

510*350*190

重量

Kg

近端机

≤4

远端机：1W/2W/5W设备；

≤12

远端机：10W设备；

≤17

远端机：20W设备；

≤21

电源插头类型

客户确认

丝印内容

客户确认
